Máy Uốn Ống Sắt BA4 kích thuỷ lực

1. Mô tả và ứng dụng của máy uốn ống sắt BA4
Máy uốn ống BA4 có thiết kê khối hình hộp chắc chắn, khung máy làm bằng thanh U dầy có độ cứng cao. Mối hàn được hàn bằng công nghệ hàn mig đạt độ ngấu sâu giúp cho kết cấu thân máy rất cứng chắc.

Máy được trang bị động cơ có công suất 2.2kw với số vòng quay 1400v/p và được giảm tốc bằng hộp giảm tốc tỉ số truyền 1/40 size 80. Giúp dễ dàng uốn các loại ống lớn như ống phi 76.

Ứng dụng của máy uốn ống sắt BA4
Model BA4 là mẫu máy uốn dùng để lốc các đường cong tròn có đường kính lớn nhỏ khác nhau. Do đó dùng máy uốn ống sắt BA4 để uốn mái còm, lan can cầu thang, cổng cửa sổ,…

Máy uốn ống sắt BA4 cũng uốn được các loại hộp, U,I,V với điều kiện là phải tiện thêm khuôn uốn cho phù hợp với từng loại.

Lưu ý khi sử dụng máy uốn ống

– Trước khi sử dụng bạn cần đổ dầu bôi trơn vào hộp giảm tốc để tranh bị hư hỏng hộp giảm tốc
– Đấu dây điện theo hướng dẫn của người bán hàng
– Cho máy chạy thử
– Lắp puli uốn ống vào ba trục của máy sau đó đưa ống vào và ép trục giữa xuống để đè lên cây ống.
– Văn công tắc cho máy chạy hết chiều dài của cây ống, sau đó vặn công tắc về vị trí chính giữa của máy.

Đôi với các loại hộp vuông
Hiện tại chúng tôi có cung cấp bộ khuôn uốn hộp vuông đa năng. Đây là bộ khuôn ghép để uốn hộp vuông từ 12.7 đến hộp vuông 50×50.

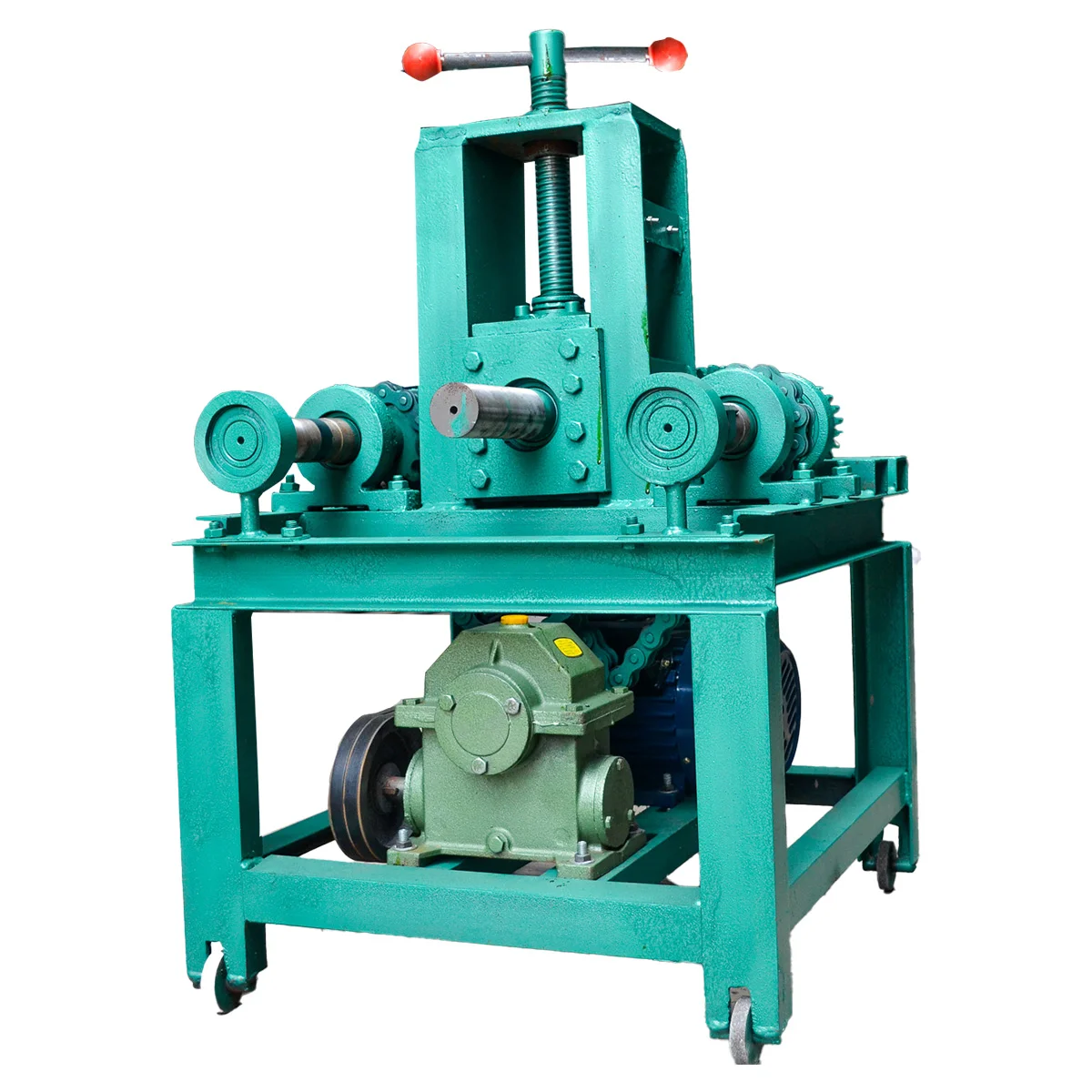

2. Cấu tạo của Máy uốn ống sắt BA 4
Máy uốn sắt BA4 là máy uốn ống sử dụng ba trục Pully để uốn trong đó hai quả Pully hai bên được chuyền chuyển động từ động cơ. Quả Pully ở giữa có nhiệm vụ nén vào ống và làm cho ống cong lại trong quá trình uốn. Máy uốn ống sắt BA4 thuộc loại máy uốn hai đầu, một bên uốn các ống nhỏ từ 16, 19, 22. Máy cho phép uốn tròn có đường kính lớn nhất = 76mm, uốn ống vuông lớn nhất = 50x50mm. Với độ dày cho phép nhỏ nhất = 0.4mm, độ dày lớn nhất = 2.5mm. Máy có thiết kế chắc chắn, động cơ motor 2.2kw, kết hợp với xích tải nền có độ bền cao.

Mô tả hoạt động của máy uốn ống sắt BA4

Phụ kiện đi kèm máy:
Puly tròn đi theo máy: Ø 19; Ø 22- Ø 63; Ø 25- Ø 52; Ø 32- Ø 38; Ø76.

Phụ kiện không đi kèm máy:
Puly vuông không đi theo máy. Hiện tại chúng tôi đang bán kèm bộ lô uốn hộp đa năng: Uốn được hộp 12,7×12,7; 15×15; 20×20; 25×25; 30×30; 40×40; 50×50 và 20×40; 25×50; 30 x 60
